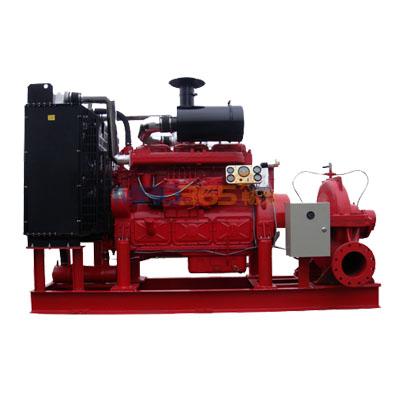

XBC系列柴油機消防泵組系列一

產品名稱：XBC系列柴油機消防泵組系列一

商品簡介：

XBC型柴油機消防泵組是本公司根據國內建筑消防用泵的市場需求和使用特點而自行研制生產的新產品。該系列產品具有運轉壽命長、高可靠性（不存在較長時間停用后啟動咬死的故障），是目前國內適應建筑工程消防，噴淋設施用泵的可選產品。產品性能符合GB6245-2006《消防泵》性能要求和實驗方法，經消防裝備質量監督檢測中心測試，產品達到國內水平，獲上海市消防局審批認可。該產品可供輸送80℃以下不含固體顆粒的清水或物理化學性質類似與水的液體之用。在滿足消防工況的前提下，兼顧生活、生產給水的工況要求。產品既可用于獨立消防給水系統，又可用于消防、生活共用給水系統，還可用于建筑、市政、工礦、給排水、船舶、野外作業等場合。

XBC柴油機消防泵與電器儀表等設備安裝在一起整套組合，具有功能齊全，自動化程度高，結構緊湊，故障自動報警及接受啟動信號，自行完成起動程序，能快速投入全負荷運行。機組可按需求選配減振器、橡膠撓性接頭、排氣口配波紋管消音器。在燃料不足、蓄電池電壓低、潤滑油溫度高、超速等，備有報警裝置，確保柴油機低溫環境起動。

主要特點

1. 電泵為主消防泵，可以根據消防情況自動起動；
2. 配備穩壓泵恒定管網壓力；
3. 柴油機泵為備用消防泵，消防無電源情況下自動起動；
4. 電泵出現故障時柴油機泵起動。

用途

XBC型柴油機消防泵組主要用于消防系統管道增壓送水。也可適用于工業和城市給排水，高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓空調制冷系統送水及設備配套等場合。

結構說明

XBC型柴油機消防泵組根據GB6245-2006《消防泵》的標準要求，主要由泵體（1）、泵蓋（2）、葉輪（3）、軸（4）、密封環（5）、軸套（8）、及懸架軸承部件（12）等所組成的。
XBC型柴油機泵的泵體和泵蓋的部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下（加長）聯軸器的中間聯接件，即可退出轉子部件進行檢修。
泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承部件支承著泵的轉子部件，滾動軸承受泵的徑向和軸向力。
為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。
泵的軸向密封環是由填料壓蓋（9）、填料環（10）、和填料（11）等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪入口相通，若葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。
為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O型密封圈，以防止沿著配合表面進氣或漏水。
泵的傳動方式是通過加長彈性聯軸器與電動機聯結的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。
泵的進出口法蘭按1.6Mpa壓力設計，管路配套方便。


主要部件材料：
