在上一篇文章中，小編為大家介紹了《勞保防護(hù)手套》團(tuán)體標(biāo)準(zhǔn)中對勞保手套技術(shù)性能的要求。要確定生產(chǎn)出的手套是否符合要求，還需要根據(jù)規(guī)范的試驗(yàn)方法對其各項(xiàng)性能進(jìn)行試驗(yàn)，以下就是標(biāo)準(zhǔn)中對試驗(yàn)方法的規(guī)定。
勞保手套團(tuán)體標(biāo)準(zhǔn)試驗(yàn)方法：
一、勞保手套外觀
目測配合直尺、千分尺進(jìn)行檢查，其中色差按GB/T250規(guī)定的方法進(jìn)行評定。
二、勞保手套規(guī)格尺寸

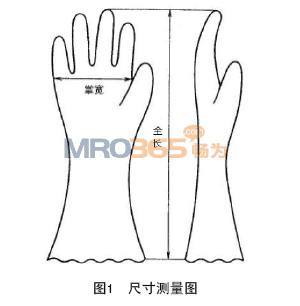

將手套掌面向上平鋪，直尺按壓在手套拇指和食指分叉處向上20m處，測量掌寬，將掌寬乘以2即為手套的掌圍。沿手套的背部，從中指頂端到手套底部的距離，為手套的全長。測量位置如圖1所示。
三、勞保手套靈活性
抽取4雙完整的沒有經(jīng)過任何軟化處理(例如拍打或擠壓等)，準(zhǔn)備5根長為40mm，直徑分別為5.0mm、6.58.0mm、9.5mm、11mm的光滑不銹鋼測試棒。將測試棒放在一個(gè)平整表面上，用食指和拇指夾拾測試棒，測試者在30s內(nèi)連續(xù)拾起測試棒應(yīng)不小于3次，所能拾起的最小的測試棒的直徑，即為測試結(jié)果。
四、勞保手套機(jī)械防護(hù)性能
耐摩擦性能、耐撕裂性能和耐穿刺性能按GB24541規(guī)定的相應(yīng)方法進(jìn)行測試，耐切割性能按ISO13997規(guī)定的方法進(jìn)行測試。
五、勞保手套耐化學(xué)性能
將手套浸泡在化學(xué)品試液中(外表面接觸)，溫度23+2℃，時(shí)間為4h，取出后用清水沖洗，晾干，觀察表面，從手掌部位裁取試樣，按6.4規(guī)定的方法進(jìn)行耐摩擦性能測試。
六、勞保手套不泄漏性能
按GB28881規(guī)定的相應(yīng)方法進(jìn)行測試。
七、勞保手套pH值
按GB/T7573規(guī)定的方法進(jìn)行，手套含皮革，則皮革部分按QB/I2724規(guī)定的方法進(jìn)行測試。試樣應(yīng)從手套手掌部位取樣，手套的其他部位由不同材料組成，則應(yīng)對相應(yīng)部位的材料單獨(dú)進(jìn)行測試。手套由多層組成，應(yīng)對整體進(jìn)行測試。
八、勞保手套六價(jià)鉻含量
按照GB/T12624規(guī)定的相應(yīng)方法進(jìn)行測試。
九、勞保手套重金屬含量
按GB/T33422規(guī)定的方法進(jìn)行測試。
十、勞保手套增塑劑含量
按GB/T22048規(guī)定的方法進(jìn)行測定。
十一、勞保手套甲醛含量
按GB/T2912.1規(guī)定的方法進(jìn)行試驗(yàn)。
十二、勞保手套異味
按GB18401規(guī)定的相應(yīng)方法進(jìn)行試驗(yàn)
十三、勞保手套偶氮染料含量
按GB/T17592規(guī)定的方法進(jìn)行測試，當(dāng)檢出苯胺和/或1，4-苯二胺時(shí)，再按GB/T23344規(guī)定的方法進(jìn)行測試。
